PROFIX PW

Die Stützisolatoren PROFIX PW sind vor allem zur Montage und zur festen Befestigung der Sammelschienensysteme, Sammelschienen, Klemmenleisten, Kabelableitungen, der stromführenden Teile der Geräte und anderer elektrotechnischen Anlagen bestimmt

Konstruktion und Verwendung des Produktes

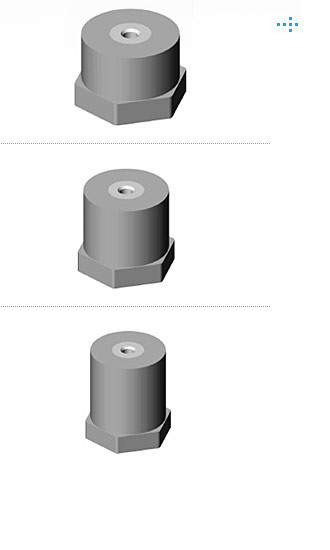

Der Körper des Stützisolators PROFIX PW ist aus dem hochbeständigen Plast auf der Basis der Polyester mit der Verstärkung durch die Glasfasern hergestellt. In den Körper des Isolators mit dem Durchmesser von 40 mm sind auf den gegenüberliegenden Seiten die Gesenke aus Stahl zur Befestigung der Schrauben eingepresst. Die Stützisolatoren der Baureihe PROFIX PW werden in der Ausführung PW 30 mit dem Innengewinde M8 und M10, PW 40 mit dem Innengewinde M8, M10, M12 und PW 50 mit dem Innengewinde M8, M10 und M12 geliefert. Die Stützisolatoren PROFIX PW sind vor allem zur Konstruktion und Montage der elektrischen Geräte und Niederspannungsschaltanlagen bis 1 000 V bestimmt. Sie dienen zur Montage und zur festen Befestigung der Sammelschienensysteme, Sammelschienen, Klemmenleisten, Kabelverteilungen und der stromführenden Teile der Geräte zur Konstruktion der elektrotechnischen Anlagen. Sie sind zur Montage in interne Umgebung mit der Betriebstemperatur ab –40 ˚C bis +130 ˚C bestimmt.
Die Stützisolatoren PROFIX PW ermöglichen durch ihre Eigenschaften einen sicheren Bau der elektrischen Schaltanlagen mit einer hohen dynamischen Kurzschlussstrombelastung.

Konformitätserklärung

Die Sammelschienenträger der Baureihe DELTA stimmen mit den Anforderungen der technischen Normen und Vorschriften – TP 2002103, ČSN EN 6060243-1/99, ČSN EN 60695-2-11/01 überein. Das Produkt ist vom EZÚ, Pod Lisem 129, 171 02 Prag 8 zertifiziert.

Download

• Katalog PROFIX PW
